    智能制造:PYROINC768N爐膛紅外熱成像儀系統

    規格:PYROINC768N, PYROINC 768N/50Hz/74°x59° R3

    單位:

    瀏覽次數:11125

    性能標簽:

    智能制造:PYROINC768N燃燒室紅外熱像監控系統 , 爐膛紅外成像和測溫 , 管道鏡頭 , 溫度范圍600~3000℃ , 波長0.8~1.1μm , 可穿過玻璃(窗口) , 測量物體溫度 , 直接進口 , 無需出口證書




    產品詳細描述


    智能制造:低價爐膛內部測溫和成像的解決方案



    燃燒室紅外熱像監控系統PI768N



    完整型號PYROINC 768N/50Hz/74°x59° R3



    適用于:

    1、電廠鍋爐、垃圾焚燒爐、生物量焚燒爐

    2、鋼廠加熱爐、煉鋼爐、煉鐵爐

    3、有色冶金行業窯爐

    4、浮法玻璃熔窯

    5、電石爐 等等



    本款為帶管道鏡頭(內窺鏡)的高溫紅外熱成像儀解決方案,基于德國DIAS公司最著名的高溫紅外熱成像儀PYROVIEW 640N,目前已經改為PYROVIEW768N或PYROVIEW512N。



    性能指標如下:



    型號 PYROINC768N
    光譜范圍 0.8~1.1μm
    測溫范圍 600~1800°C
    傳感器 二維Si-CMOS紅外陣列
    像素 768*576(442368像素)
    光學鏡頭 視場角74°x59°, 測量距離>1m,空間分辨率1.7mrad
    調焦方式 電動調焦
    誤差 1%測溫值
    NETD 1°C
    幀頻 50Hz
    通信接口 千兆以太網
    重量 15kg
    供電電壓 12~36VDC, 功耗7~10VA
    外殼 不銹鋼外殼, 長1040mm, 氣冷Φ114mm,水冷Φ104mm
    操作溫度 -10~55°C
    存儲溫度 -20~70°C,相對濕度95%
    軟件 PYROSOFT,可定制特殊軟件



    它包含如下幾個部分:



    1、PYROVIEW 768N Compact紅外熱成像儀


    德國DIAS , PYROVIEW 768N Compact+高溫、短波紅外熱成像儀





    2、窯爐管道鏡頭(內窺鏡頭):管道鏡鏡頭74°×59°, 空間分辨率:1.7mrad;帶全天候外殼或冷卻套IP65



    PYROINC_768N爐膛紅外熱像系統









    3、(斷水、斷氣)自動伸縮單元(自動退出機構):機構伸縮管道由硅鉻鉬耐蝕耐熱合金鋼構成







    PYROINC 640N自動伸縮機構







    4、窯爐自動打開/關閉設備: 由硅鉻鉬耐蝕耐熱合金鋼構成





           通過電控柜和紅外熱成像儀的控制,自動控制打開或關閉爐門。









    PYROINC 640N窯爐自動打開/關閉設備







    5、控制和供電柜(含水流量監控、氣流量監控、熱像儀監控及軟件、供電、控制線路等)







     PYROINC 640N控制柜







    整體系統





    PYROINC768N系統紅外熱像探頭和熱像圖





    安裝在爐膛或燃燒室的PYROINC768N

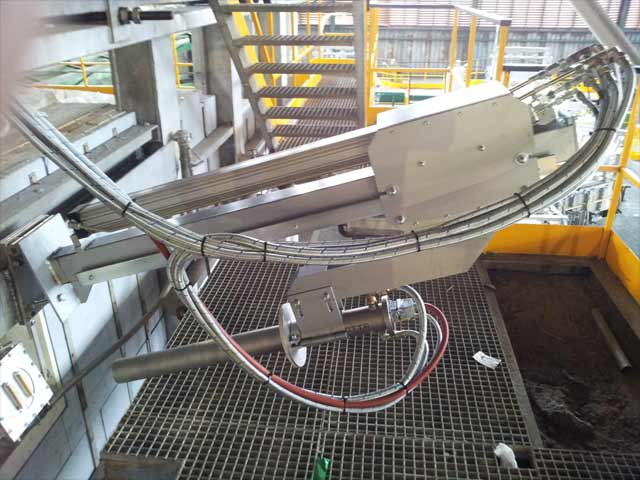

    安裝在燃燒室的PYROINC768N

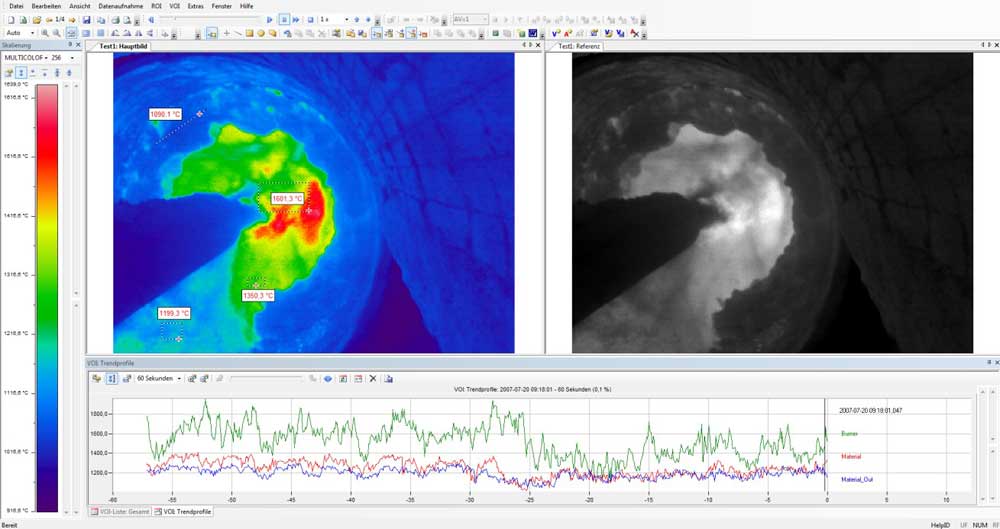

    燃燒室PYROINC768N系統熱圖像



    德國DIAS紅外熱像監控系統PYROINC768N熱圖像

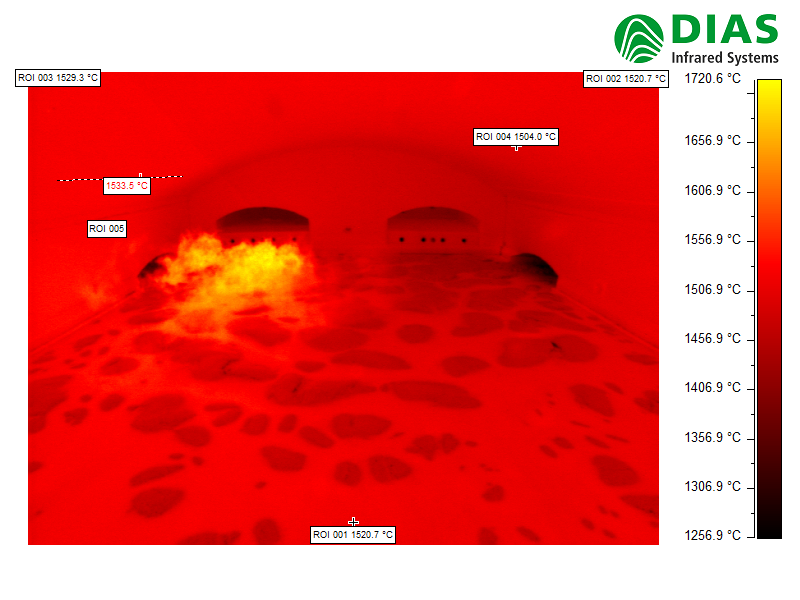

    玻璃窯爐PYROINC768N系統熱圖像



    德國DIAS紅外熱像系統PYROINC玻璃窯爐熱圖像





    應用






    PYROINC 電廠應用       PYROINC768N在電廠鍋爐的應用




    PYROINC 玻璃窯爐應用       PYROINC768N在玻璃窯爐的應用




    PYROINC 垃圾焚燒爐應用      PYROINC768N在煉鋼爐的應用




    PYROINC 鋼鐵冶金及有色金屬窯爐應用      PYROINC768N在鋼鐵窯爐的應用




    PYROINC 水泥及鋼鐵行業回轉窯應用     PYROINC768N在水泥回轉窯上的應用
