低價 , 高精度 , DG42N系列紅外測溫儀
規格：DG42N , 短波 , 中高溫
單位：臺
瀏覽次數：6222
性能標簽：
低價格 , 高精度 , DG42N系列 , 紅外測溫儀 , 測溫范圍250~1300°C , 350~1800°C , 波長1.5~1.8μm
低價、短波、超高精度、德國制造
熱處理、熱加工行業的測溫利器
最低價格的集成式進口紅外測溫儀
高精度、超低價進口紅外測溫儀
數字式紅外測溫儀DG42N為短波紅外測溫儀，價格比40系列要低，也是國外品牌中價格最低的短波紅外
測溫儀，廣泛用于工業應用。
該紅外測溫儀特別適合如鋼鐵、陶瓷、熱加工、單晶爐、多晶爐、熱處理行業等不同物體表面的非接觸
測溫。
不銹鋼堅固的外殼可以允許在惡劣的工況應用。
最快響應時間(t95)10ms，適合快速運動的過程測溫。
內置激光瞄準燈允許精確地瞄準被測物體。
溫度輸出為線性、標準4~20mA，可以快速集成到現有測溫和控制系統。
發射率可以在紅外測溫儀尾部直接調整，參見網頁：
DT42L、DT42G、DG42N、DS42N接線圖和發射率調整
典型應用：
• 鋼鐵生產
• 玻璃
• 陶瓷
• 窯爐、各種爐窯
• 金屬工業
• 熱加工、熱處理
• 最小可測目標直徑：1.2mm
特別說明(1)：
DG42N、DS42N系列也可以調整測溫范圍，比如可以將250~1300°C調整為 800~1100°C，
要實現這一點，有2種方法可以做到：
1) 訂貨時說明需要的溫度范圍，出廠時設定到需要的溫度范圍；
2) 購買一根TTL-USB通信接口，和軟件通信，可以在軟件里調整。
特別說明(2)：

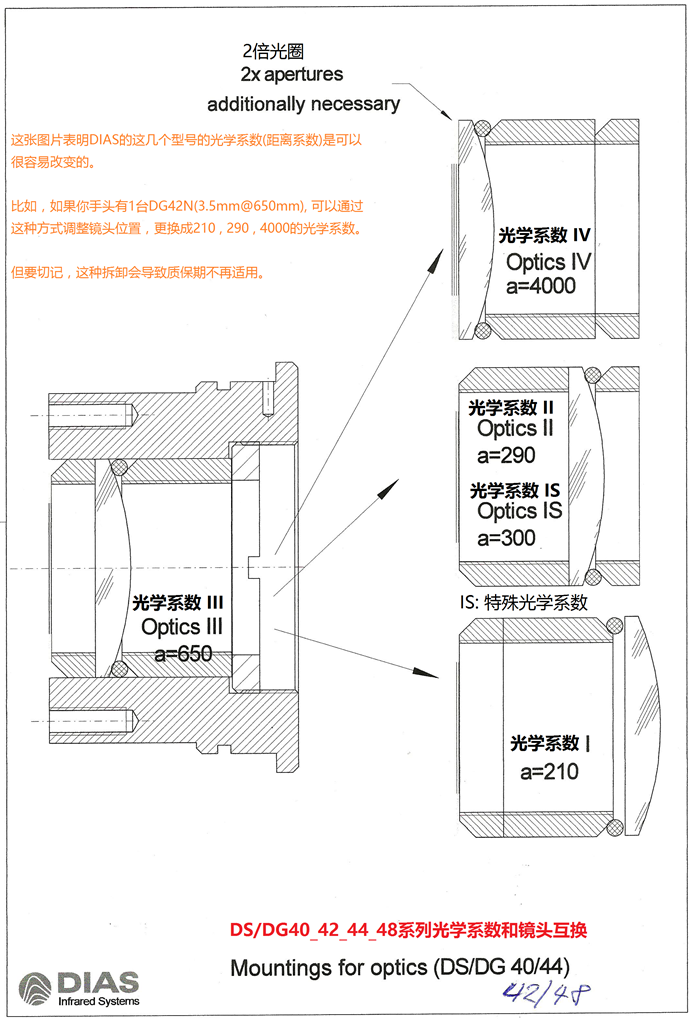

DG42N、DS42N系列也可以從一個光學系數調整為其它光學系數，比如可以將光學系數1.2mm @
210mm調整為3.3mm@650mm
要實現這一點，需要準備一個小工具，從探頭前部擰開，將前面的凸透鏡按照下圖的位置調整即可，
但要切記，這種光學系數更換會(huì )導致質保期不再適用。
技術數據一覽
|
| 技術數據 |
描述 |
| 型號 |
DG42N |
| 測溫范圍 |
250 ~ 1300 °C 或 |
| |
350 ~ 1800 °C |
| 光譜范圍 |
1.5 ~ 1.8 µm |
| 子測溫范圍 |
在測溫范圍內可調，最小跨度 50 °C （出廠設定） |
| 固定焦距 (參見表格) |
210, 290, 650, 4000，最小可測量物體直徑1.2mm |
| 測量誤差 |
0.5 % 測量值(°C) |
| 重復精度 |
0.1 %測量值(°C) |
| NETD |
< 0.1 K |
| 響應時間 (t95) |
10 ms, 可選可調達 100 s (出廠設定) |
| 發射率 |
0.20 ~ 1.00, 可調，(出廠設定: 1.00) |
| 輸出信號 |
4~20 mA, 溫度線性, 最大負荷: 500 Ω @ 24 V |
| 瞄準 |
內置激光瞄準 |
| 供電電壓 |
24 V DC ± 25 %, 殘留波紋 500 mV, 激光瞄準燈: 7~30 V DC, < 200 mW |
| 功耗 |
最大 0.6 W (不帶瞄準燈) |
| 操作溫度 |
0 ~ 70 °C |
| 存儲溫度 |
–20 ~ 70 °C |
| 重量 |
約 450 g |
| 尺寸 |
螺紋 M40 × 1.5, 長度 125 mm |
| 外殼 |
不銹鋼，帶插頭 |
| 安全等級 |
IP 65 (符合 DIN EN 60529 及 DIN 40050) |
| CE 認證 |
符合 EU 規則 |
| 供貨范圍 |
PYROSPOT DG 42 N, 操作手冊, 檢測單, 2 個安裝螺母, 5 針 5 m 連接電纜, 更長電纜可選 |
電氣附件、機械附件、光學附件
| 連接電纜 |
長度 2 m, 5 m, 10 m, 15 m, 20 m, 25 m 或30 m |
| 供電電源 |
24 VDC, 0.6 A |
| 數顯表 |
帶安裝架，LED顯示 |
| 安裝支架 |
固定或可調 |
| 球形安裝支架 |
可調 |
| 空氣吹掃器 |
不銹鋼, 清潔空氣0.1~ 0.5 bar, 無油 |
| 瞄準管 |
用于空氣吹掃器, 100 mm長, 300 mm長 |
| 水冷套 |
不銹鋼帶集成式空氣吹掃器和安裝支架 |
| 真空法蘭 |
KF 16帶ZnSe 窗口鏡頭 90°, 含空氣吹掃 滑動窗口 中間可安裝玻璃窗口 |
| 窗口 |
保護窗口或滑動窗口，真空法蘭和冷卻套，石英玻璃，氟化鈣玻璃，硒化鋅，藍寶石，硫化鋅等玻璃 |
| 發射率增強器 |
增加低發射率物體的發射率 |
| 激光瞄準燈 |
瞄準燈頭帶安裝螺紋 |
機械安裝附件
參見：42系列機械附件安裝組合
光學系數
| 光學系數210、290、650、4000 |
| 光學系數210 (聚焦點在 a=210mm 測量距離)，光圈 ∅ D=12.5mm |
| 測量距離a(mm) |
0 |
100 |
210 |
300 |
400 |
500 |
600 |
| 測溫范圍 |
測量光斑直徑M(mm) |
| DG42N (250~1300°C) |
12.5 |
7.5 |
2.0 |
8.2 |
15.1 |
22.0 |
28.9 |
| DG42N (350~1800°C) |
12.5 |
7.1 |
1.2 |
7.1 |
13.6 |
20.1 |
26.6 |
| 光學系數290 (聚焦點在 a=290mm 測量距離)，光圈 ∅ D=11.8mm |
| 測量距離a(mm) |
0 |
100 |
200 |
290 |
400 |
500 |
600 |
| 測溫范圍 |
測量光斑直徑M(mm) |
| DG42N (250~1300°C) |
11.8 |
8.8 |
5.7 |
3.0 |
8.6 |
13.7 |
18.8 |
| DG42N (350~1800°C) |
11.8 |
8.2 |
4.7 |
1.5 |
6.5 |
11.1 |
15.7 |
| 光學系數650 (聚焦點在 a=650mm 測量距離)，光圈 ∅ D=10.8mm |
| 測量距離a(mm) |
0 |
200 |
400 |
650 |
800 |
1000 |
2000 |
| 測溫范圍 |
測量光斑直徑M(mm) |
| DG42N (250~1300°C) |
10.8 |
9.5 |
8.2 |
6.5 |
10.5 |
15.8 |
21.1 |
| DG42N (350~1800°C) |
10.8 |
8.6 |
6.3 |
3.5 |
6.8 |
11.2 |
15.6 |
| 光學系數4000(聚焦點在 a=4000mm 測量距離)，光圈 ∅ D=10.4mm |
| 測量距離a(mm) |
0 |
400 |
800 |
1600 |
2400 |
3200 |
4000 |
| 測溫范圍 |
測量光斑直徑M(mm) |
| DG42N (250~1300°C) |
10.4 |
13.4 |
16.3 |
22.2 |
28.2 |
34.1 |
40.0 |
| DG42N (350~1800°C) |
10.4 |
11.4 |
12.3 |
14.2 |
16.2 |
18.1 |
20.0 |
|
