鋼鐵公司,回轉窯窯頭測溫系統, DLDK11

規格：DLDK11回轉窯窯頭測溫系統

單位：

瀏覽次數：4752

性能標簽：

DSRF11N雙色紅外測溫儀在回轉窯中的應用, 鋼鐵廠, 石灰回轉窯, DLDK11回轉窯窯頭測溫系統

產品詳細描述

實踐證明，回轉窯窯頭測溫并不需要很復雜，所謂的無線窯頭測溫或復雜的機械結構都只不過是測溫方

案的噱頭和增加成本而已。

鑒于回轉窯內部呈微正壓并有觀察口(或帶玻璃窗口或不帶玻璃窗口)，紅外測溫儀只是鏡頭及前部承受

窯頭的輻射熱，用光纖紅外測溫儀就可以解決這個問題，而無需復雜的機械結構；因為光纖探頭和光纖

電纜可以承受>200攝氏度的溫度。

而無線測溫更是不必要的；因為電纜線敷設到中控室的距離并不是很長；即使是有些回轉窯需要大修時

打開窯門，只要增加一個隨窯門而動的橋架即可解決。1~2米橋架或工字鋼的費用遠遠低于無線系統，

而且無線系統還要申請頻率波段、調試增加復雜性，所以無線窯頭測溫僅是噱頭而已。

本系統是寶鋼工程公司與上�；数堊詣�(dòng)化工程公司共同設計和實施的一套完整回轉窯窯頭測溫系統，

采用了如下簡單組合：

1、德國DIAS雙色紅外測溫儀DSRF11N，測溫范圍700~1800°C

2、原裝安裝支架和空氣吹掃器

3、高溫吹掃氣管，2頭配備了轉換接頭

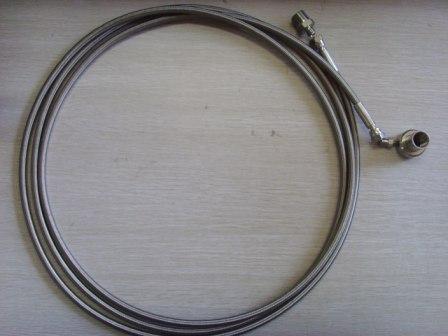

高溫吹掃空氣管和原裝空氣吹掃器

4、測溫儀電子盒保護箱、電子盒內實時顯示溫度和參數調整


5、吹掃空氣量控制箱、橋架

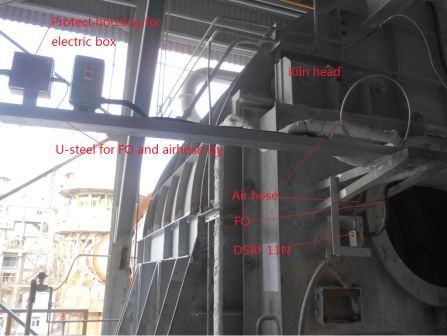

電子盒保護箱、吹掃氣量控制箱、導線和氣管敷設用橋架

6、PLC顯示溫度趨勢和溫度值

回轉窯及其DLDK11窯頭測溫系統

 PLC控制氣量和顯示實時溫度

 PLC控制氣量和顯示實時溫度和溫度趨勢
