Infrared spectroscopy紅外光譜分析儀
大多數氣體、液體、粉末和固體都可以在中波紅外范圍內進行非常精確的分析，由于分子振動的特性，這些物體在這些中波波長上，都表現出典型的吸收行為。紅外輻射的能量激發分子鍵與物質形成典型的振動模式，形成獨特的“指紋”。使用紅外傳感器，光譜技術可以從相應的測量樣品中提供很多信息。因此，可以測定和檢測各種成分的成分、雜質和濃度。
很多物理原理都可以用于檢測中波的紅外輻射。德國DIAS紅外公司基于鉭酸鋰的熱釋電探測器PYROSENS,以其信噪比功能，位于制冷型碲鎘汞(MCT)探測器及不靈敏、低速度的熱電堆探測器和測輻射熱計之間。相比帶陶瓷薄膜( 比如壓電陶瓷P Z T ) 的熱釋電探測器來說， 其比探測率更非常之高。
此外，PYROSENS系列紅外陣列探測器具有128、256或510個像素。這使得它們與色散光學組件和/或線性漸變?yōu)V光片(LVF)一起適用于更寬波長范圍內的高分辨率檢測。線性漸變?yōu)V光片目前可以適用于超過11μm，對紅外光譜儀來說，可以分成范圍1.3~2.6μm及5.5~11μm。
使用了我們線性陣列探測器的光譜儀主要基于三種操作原理。
NDIR transmission spectrometer NDIR透射光譜儀

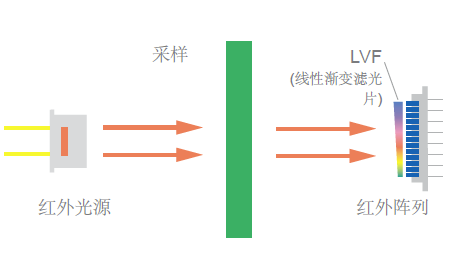

線性陣列紅外探測的NDIR透射儀的設置，和氣體分析的單元紅外探測器的設置類似。但由于使用了線性漸變?yōu)V光片，所以不僅可以分析單種物質，而且可以分析混合性物質(基本原理參見圖1)。

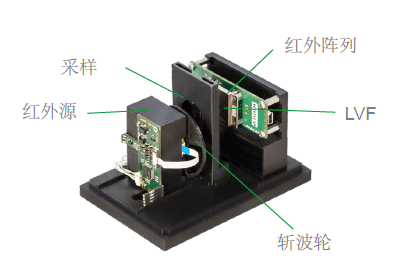

圖2顯示的為這類透射儀的簡單演示儀，非常高效、緊湊，可廣泛應用。其核心組件為我們的評估包，可用于DIAS的所有PYROSENS紅外陣列。
ATR spectrometer ATR光譜儀 衰減全反射光譜儀
衰減全發射(ATR)光譜分析采用帶線性漸變?yōu)V光片LVF的紅外陣列探測器、ATR晶體(波導)及紅外輻射源。

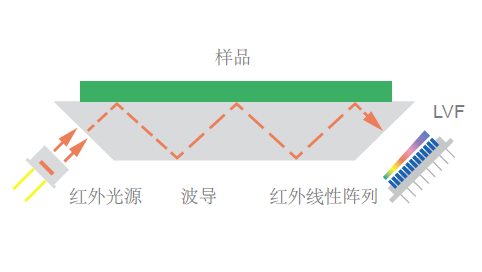

紅外輻射以全反射方式進入波導管，因此因此在波導管表面測量的液體或固體樣品在光譜上影響其反射行為。這種測量方法易于實現緊湊、精密、快速和通用的系統，也可以用于便攜式或移動式產品。圖3顯示了使用帶線性漸變?yōu)V波器LVF的紅外線性傳感器的ATR光譜儀的工作原理。
Grating spectrometer光柵光譜儀

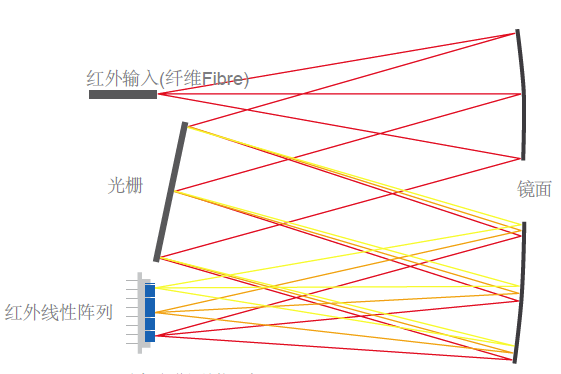

光柵光譜儀(原理參見圖4)中，紅外輻射進入一個狹縫或纖維，然后打在一個球面鏡上。這平行于輻射，然后在光柵上衍射和反射，這導致不同的波長指向不同的方向。第二個反射鏡現在將輻射聚焦到紅外陣列探測器上，其像素現在檢測不同波長的輻射�？稍谡麄�(gè)紅外陣列探測器的長度上測量該波長范圍，這由特定的光學布置來確定。

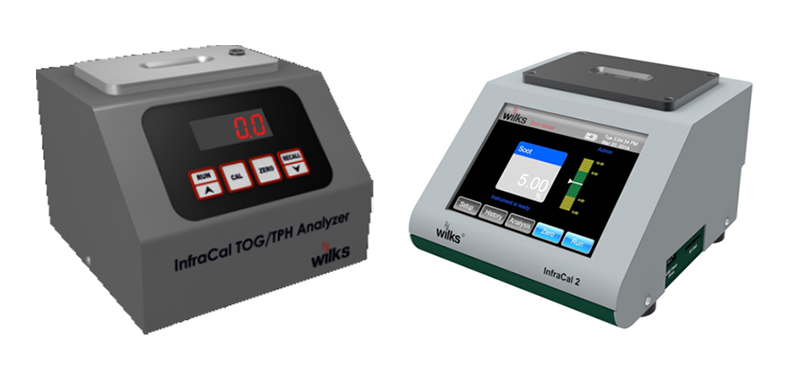

德國DIAS紅外公司的PYROSENS紅外陣列探測器具有128、256或510個像素，目前常用于相對比較小、移動式或價格低的ATR光譜儀或光柵光譜儀中。最早使用PYROSENS紅外陣列探測器的ATR光譜儀為美國Wilks Enterprise公司的第二代ATR光譜儀，參見圖5。
最新的設備開發多使用德國DIAS紅外公司改進的PYROSENS紅外探測器，其熱像素分立更優化、其吸收特性改進更顯著。
典型應用有:
- 食品安全及質量：主要集中檢測微量化學元素及不可接受的添加劑，例如乳制品行業、食用油、酒類、飲料等行業的食品控制。
- 監測石油及潤滑油的質量：從燃油樣品生產和分析過程中的表征到發動機使用時的狀態監測。
- 爆炸性檢測安全技術：液體或粉末炸藥的微量分析
- 環境分析技術：空氣質量監控及水質分析

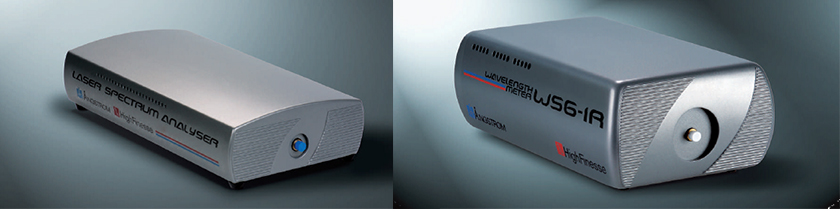

在激光特性的光柵光譜儀中使用紅外陣列探測器的先驅為美國Angstrom及德國Highfinesse公司，其便攜式中波紅外激光光譜儀及波長計中，采用了PYROSENS的510像素的紅外陣列探測器，波長2-11μm (圖6)。
更多信息，請參見：
- 數據頁： 采用線性陣列探測器的紅外光譜儀
- 紅外陣列探測器信息參見： 紅外線性陣列探測器PYROSENS Array
